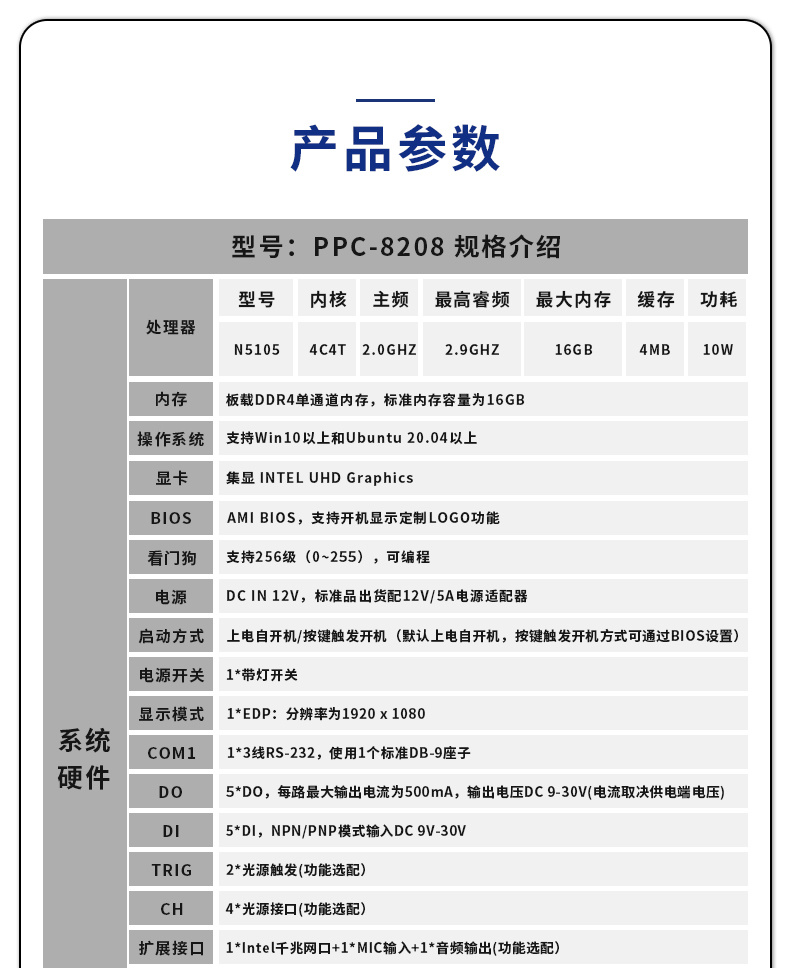

系統

硬件

處理器

型號

內核

主頻

最高睿頻

最大內存

緩存

功耗

N5105

4C4T

2.0GHZ

2.9GHZ

16GB

4MB

10W

內存

DDR4單通道內存，最大內存容量 16 GB

操作系統

支持Win10以上和Ubuntu 20.04以上

顯卡

集成英特爾 UHD Graphics HDMI up to 4096＊2160

BIOS

AMI BIOS，支持開機顯示定制LOGO功能

看門狗

支持256級（0~255），可編程

電源

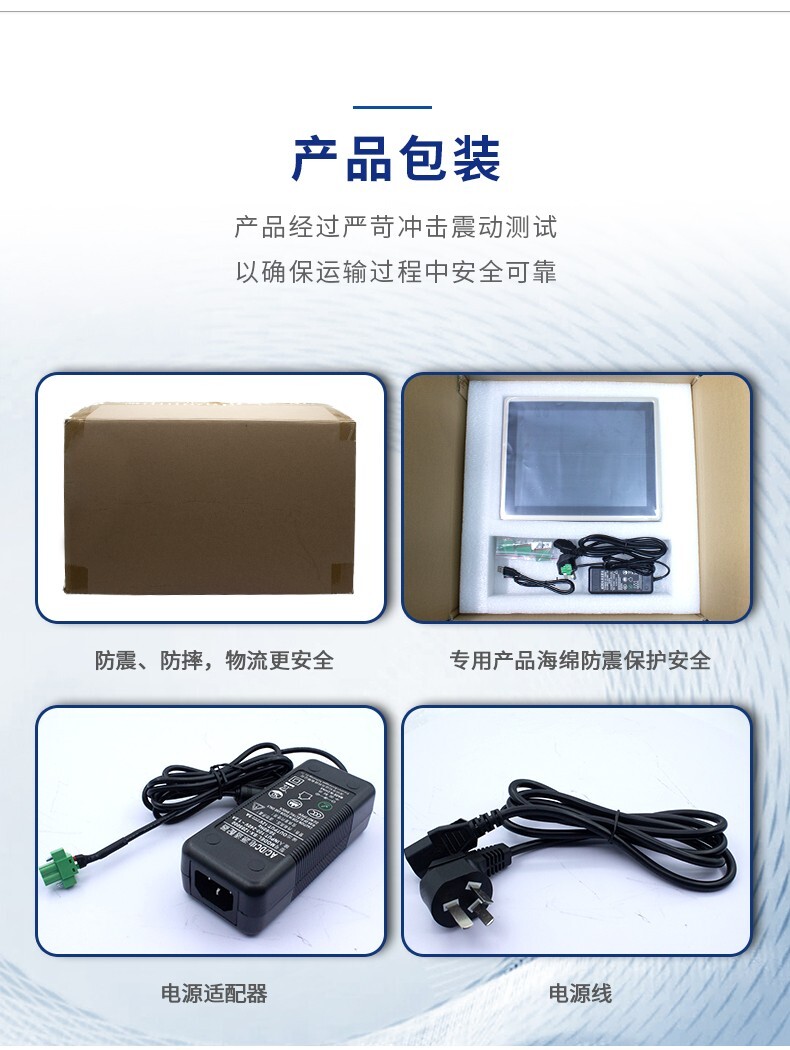

DC IN 12V，標準品出貨配12V/5A電源適配器

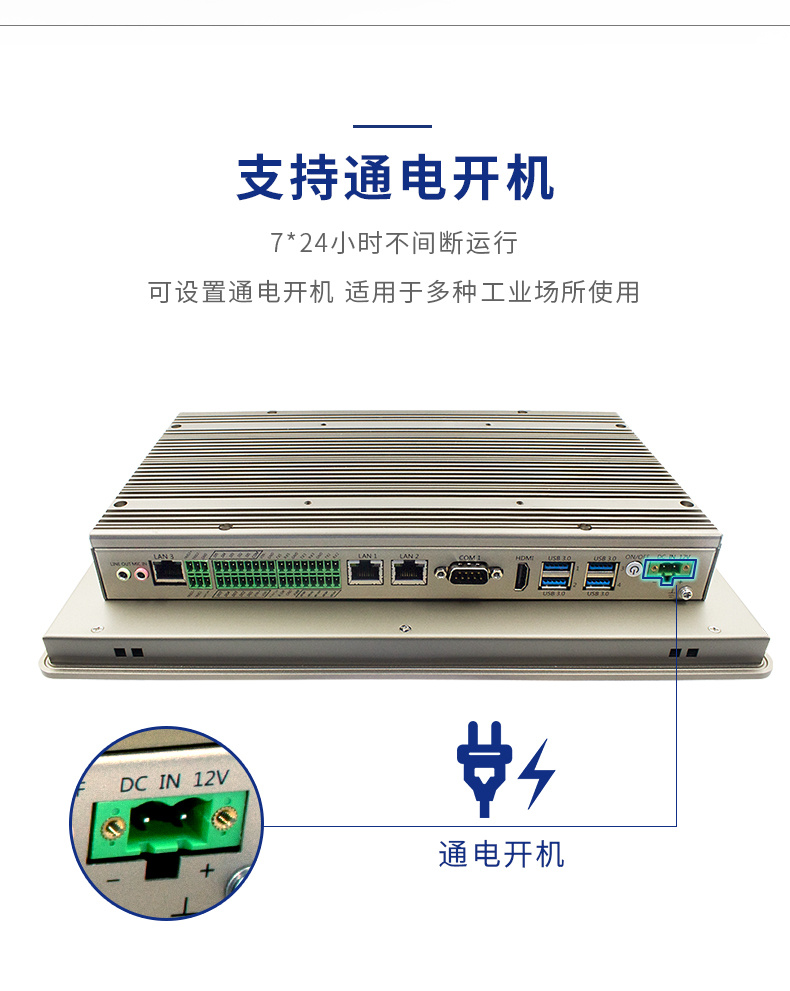

啟動方式

上電自開機/按鍵觸發開機（默認上電自開機，按鍵觸發開機方式可通過BIOS設置）

電源開關

1*帶燈開關

顯示模式

1*EDP：分辨率為1920 x 1080

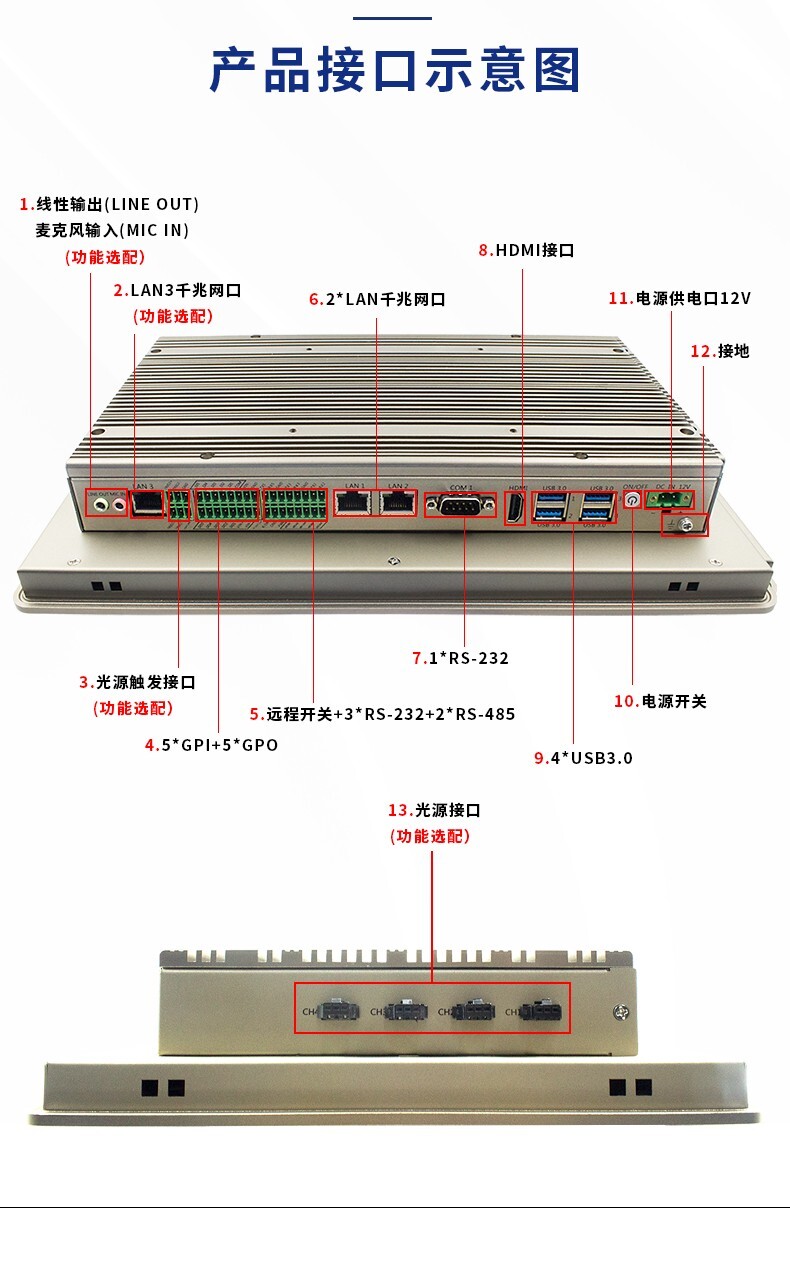

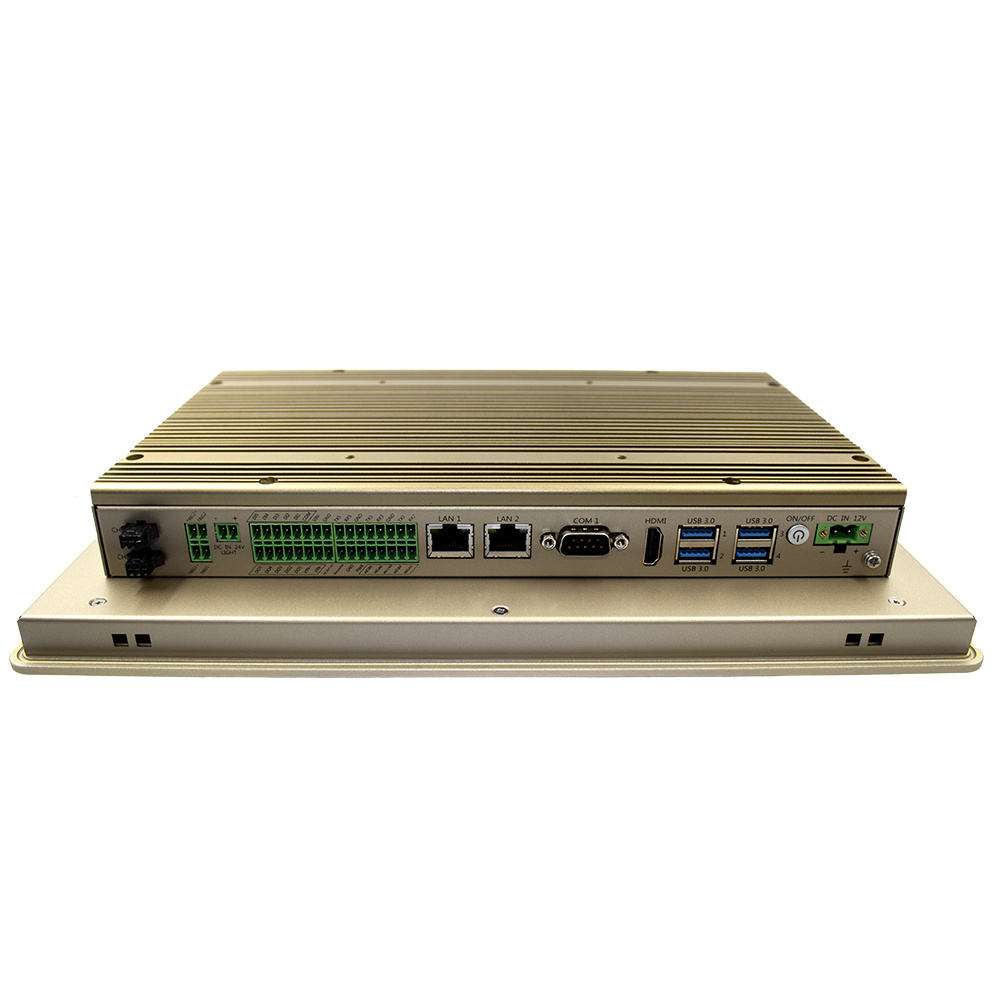

COM1

1*3線RS-232，使用1個標準DB-9座子

DO

5*DO，每路最大輸出電流為500mA，輸出電壓DC 9-30V(電流取決供電端電壓)

DI

5*DI，NPN/PNP模式輸入DC 9V-30V

COM2

1*RS-232,與CAN1復用，為綠色鳳凰端子

COM3

1*RS-232,與CAN2復用，為綠色鳳凰端子

COM4

1*RS-485,為綠色鳳凰端子

COM5

1*RS-232,為綠色鳳凰端子

COM6

1*RS-485，為綠色鳳凰端子（與光源復用）

R-SW

1*遠程開關，為綠色鳳凰端子帶指示燈（5V)

PWR

1*電源指示燈

DC OUT 12V

1*12V輸出

LAN

2*千兆網口，采用Intel KTI225V芯片，支持網絡喚醒，速度:10/100/1000Mbps

USB

1個內置USB2.0，4*USB3.0

HDMI

1*HDMI接口

內置

接口

SATA

1*SATA2.0接口，支持2.5寸硬盤

mSATA

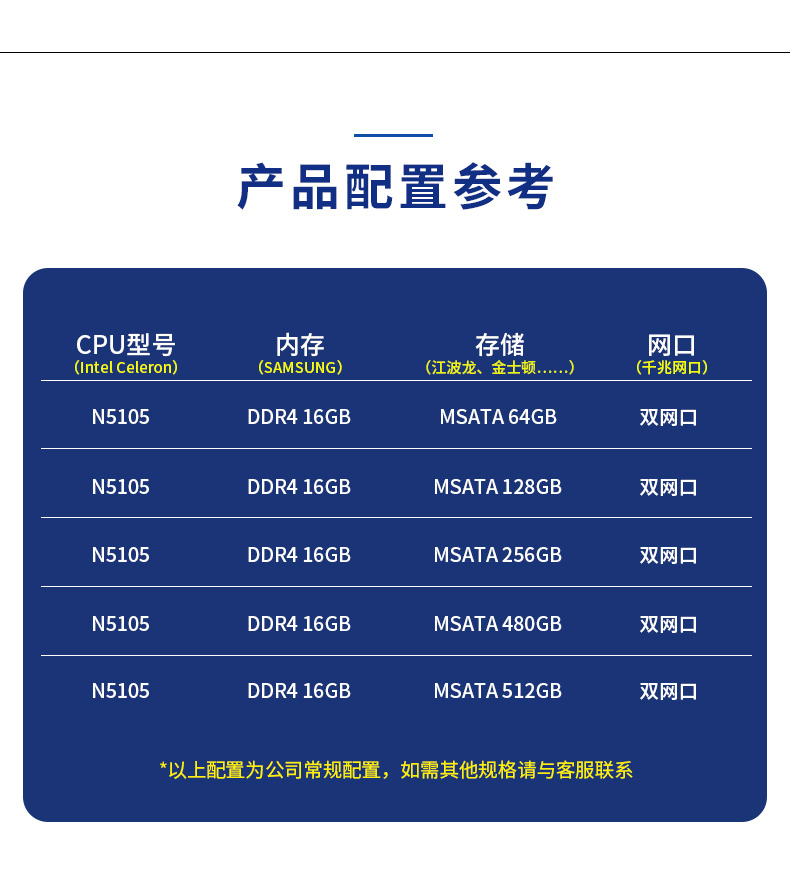

1*miniPCIe插槽，支持mSATA（容量64G/128G/256G/480G/512G...可選）

3G/4G/WIFI網絡

1*貼片MINIPCIE座子，支持3G/4G/WIFI(此為三選一功能）

USB

1*USB2.0,可接看門狗

J4

1*電容觸摸屏接口

SIM

1*SIM小卡翻蓋卡座

可靠性

工作溫度

0℃～60℃（不含電子盤）

存儲溫度

-40℃～85℃（不含電子盤）

相對濕度

５％～95％無冷凝（不含電子盤）

工作時振動

系統安裝 SSD/mSATA：3 Grms, IEC 60068-2-64隨機5 ~ 500 Hz

工作時沖擊

系統安裝 SSD/mSATA：30 G, IEC 60068-2-27

結  構

安裝方式

默認嵌入式安裝，支持壁掛式

嵌入式尺寸

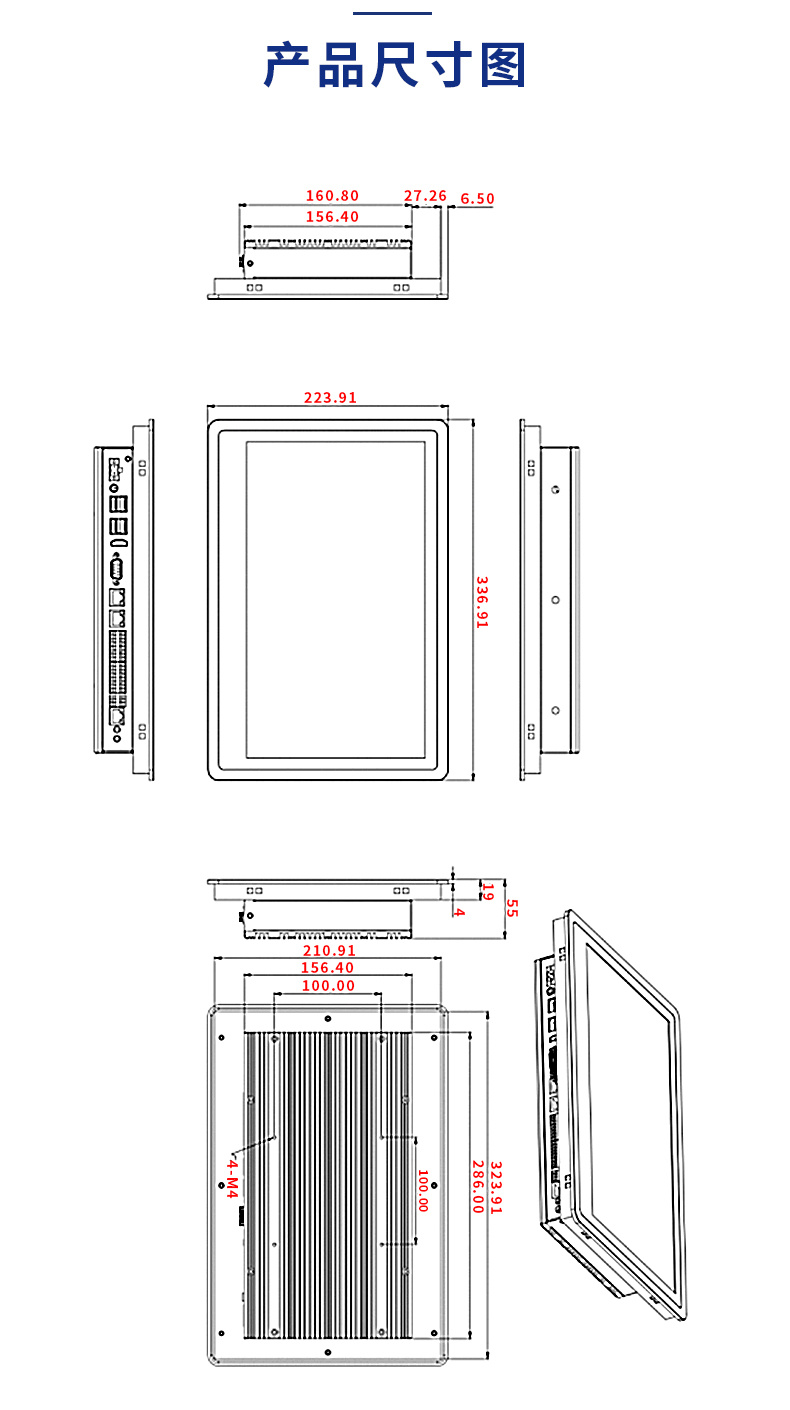

參考下面1.4.1的機械尺寸圖

整機重量

約2.43 kg（不含配件與包裝）

認  證

相關證書

FCC ，CE  ，EMC

功   能

DC IN 24V

LIGHT

1*光源外部供電接口

TRIG1 TRIG2

2*光源觸發

CH1 CH2

CH3 CH4

4*光源接口

LAN

1*千兆網口，采用 RTL8111H-CG芯片，支持網絡喚醒，

速度:10/100/1000Mbps

LINE OUT

1*音頻輸出

MIC IN

1*音頻輸入
